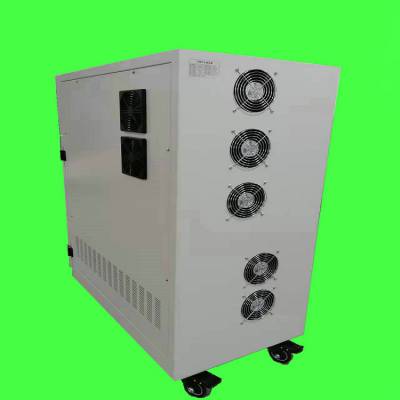

变频电源_三相变频电源_单相变频电源



变频电源是将市电中的交流电经过AC→DC→AC变换， 输出为纯净的正弦波，输出频率和电压 一定范围内可调。它有别于用于电机调速用的变频调速控制器，也有别于普通交流稳压电源。理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为***弦波（无失真）。变频电源十分接近于理想交流电源，因此，***发达国家越来越多地将变频电源用作标准供电电源，以便为用电器提供良的供电环境，便于客观考核用电器的技术性能。 变频电源主要有二大种类：线性放大型和SPWM开关型。

层以上板(优点是：防干扰辐射)，优先选择内电层走线，走不开选择平面层，禁止从地或电源层走线(原因：会分割电源层，产生寄生效应)。多电源系统的布线：如FPGA+DSP系统做6层板，一般至少会有3.3V+1.2V+1.8V+5V。3V一般是主电源，直接铺电源层，通过过孔很容易布通全局电源网络。5V一般可能是电源输入，只需要在一小块区域内铺铜。且尽量粗(你问我该多粗——能多粗就多粗，越粗越好)1.2V和1.8V是内核电源(如果直接采用线连的方式会在面临BGA器件时遇到很大困难)，布局时尽量将1.2V与1.8V分开，并让1.2V或1.8V内相连的元件布局在紧凑的区域，使用铜皮的方式连接，如下图：总之，因为电源网络遍布整个PCB，如果采用走线的方式会很复杂而且会绕很远，使用铺铜皮的方法是一种很好的选择!邻层之间走线采用交叉方式：既可减少并行导线之间的电磁干扰(高中学的哦)，又方便走线(参考资料1)。

CMOS的推挽输出：输出高电平时N管截止，P管导通;输出低电平时N管导通，P管截止。输出电阻小，因此驱动能力强。CMOS门的漏极开路式：去掉P管，输出端可以直接接在一起实现线与功能。如果用CMOS管直接接在一起，那么当一个输出高电平，一个输出低电平时，P管和N管同时导通，电流很大，可能烧毁管子。单一的管子导通，只是沟道的导通，电流小，如果两个管子都导通，则形成电流回路，电流大。输入输出高阻：在P1和N1管的漏极再加一个P2管和N2管，，当要配置成高阻时，使得P2和N2管都不导通，从而实现高阻状态。


输入
电压
1相2线+G: 220V/230V/240±10%
频率
47Hz--63Hz
输 出
电压（单相）
110V系统：0-150V(Low Range)
220V系统:0-300V(High Range)
负载稳定率
≤±1%
频率
40.0Hz-499.9Hz(可程序设定）
频率稳定度
≤±0.01%
谐波失真
正弦波,≤2%
频率表
4位数,数位频率表,分辨率0.1Hz/Step
电压表
4位数,数位电压表,分辨率0.1V
电流表
4位数,数位电流表,分辨率0.1A
瓦特表
4位数,数位瓦特表,分辨率0.1W


变频电源是将市电中的交流电经过AC→DC→AC变换， 输出为纯净的正弦波，输出频率和电压 一定范围内可调。它有别于用于电机调速用的变频调速控制器，也有别于普通交流稳压电源。理想的交流电源的特点是频率稳定、电压稳定、内阻等于零、电压波形为***弦波（无失真）。变频电源十分接近于理想交流电源，因此，***发达国家越来越多地将变频电源用作标准供电电源，以便为用电器提供良的供电环境，便于客观考核用电器的技术性能。 变频电源主要有二大种类：线性放大型和SPWM开关型。

三相变频电源-交流高压变频电源-大功率稳频稳压产品
